Kombinasyonlu Güvenlik
Erişim kontrolünde maksimum güvenlik istiyor ve aynı zamanda acil durumda kaçış yollarının kullanılabilir olmasını mı sağlamak istiyorsunuz? O zaman panik kilidi mükemmel bir çözümdür.
Panik kilidi, bir kapının içeriden anahtarsız olarak her zaman açılabilmesini sağlar, hatta kapı kilitli olsa bile – yani sürgü çekili olsa dahi. İç taraftaki kapı kolu veya panik barı aşağıya bastırıldığında hem dil hem de sürgü aynı anda geri çekilir. Dışarıdan ise kapılar genellikle anahtarla açılır, bazı varyantlarda ise kol ile de açılabilir.
İç ve dış kapılar için farklı gereksinimler
Panik kilitlerinin kullanıldığı kapılar farklı gereksinimlere tabidir. Örneğin, iç ve dış kapılar arasında ayrım yapılmalıdır. Dış kapılarda erişim kontrolünün yanı sıra genellikle hırsızlığa karşı koruma da ön plandadır; iç kapılarda ise yangın durumunda güvenlik önemli bir rol oynar. Ayrıca, kapının tek veya çift kanatlı olup olmadığı da dikkate alınmalıdır.
Acil durum ve panik anlarında kaçış ve serbest bırakma imkanı ise her zaman önceliklidir.

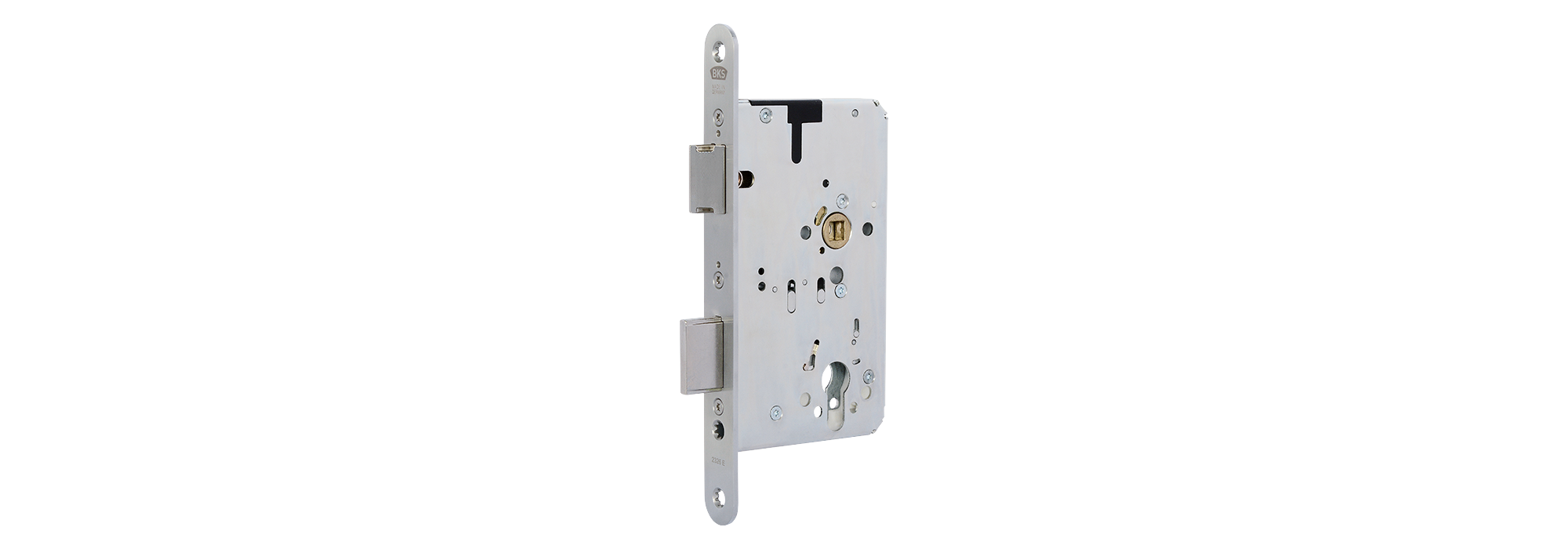

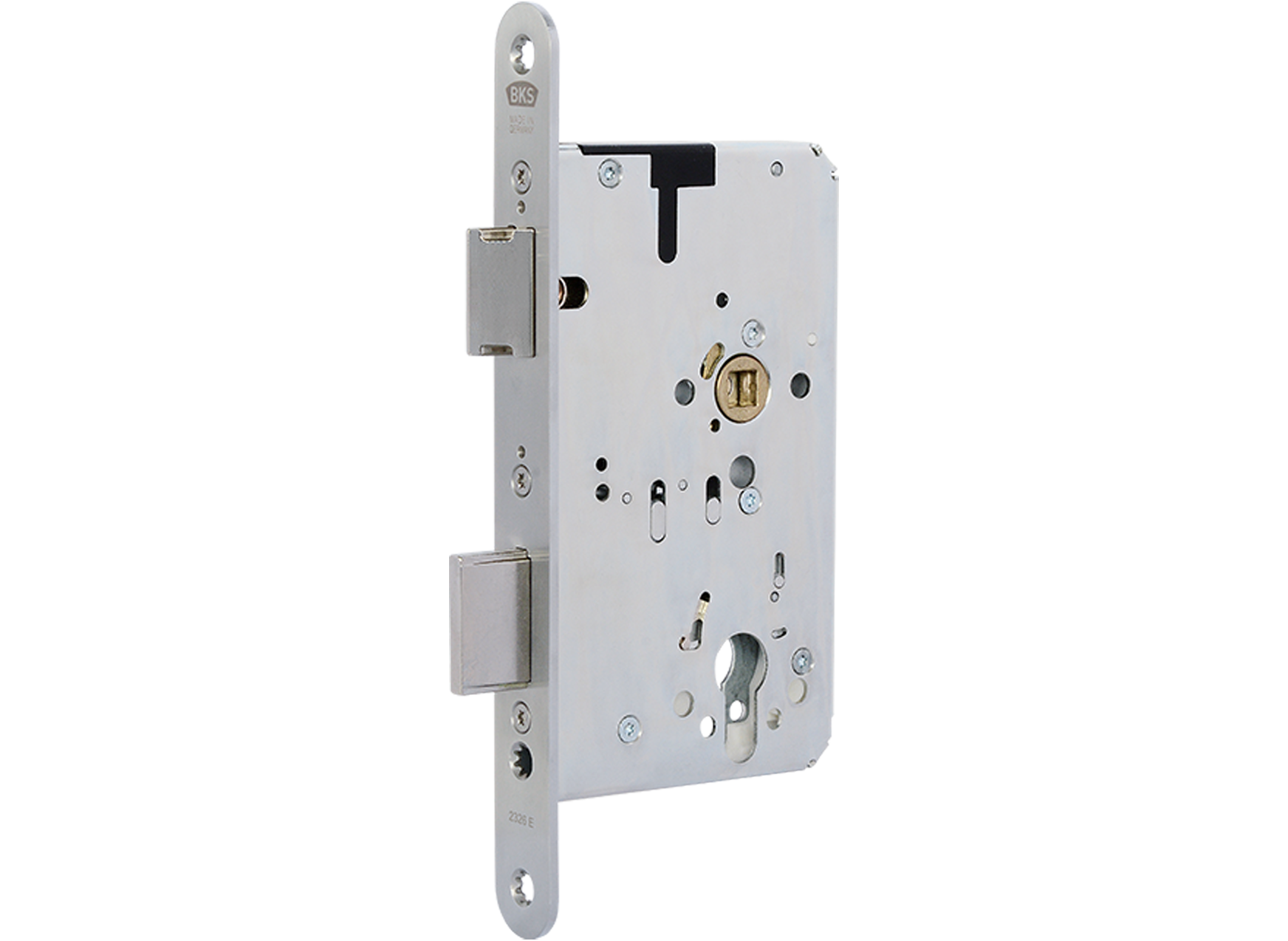

Dil, sürgü ve mandal hakkında
Panik kilitlerinde panik fonksiyonu – daha doğrusu panik fonksiyonları – ile ilgili olarak üç temel bileşen önemli rol oynar: dil, sürgü ve mandal.
kol mili
Falle
sürgü
Acil çıkış veya panik kilidi
Avrupa'da iki standart, kurtarma yollarındaki kapılar ve buralarda kullanılan panik kilitleri için temel gereksinimleri belirler.
- EN 179, acil çıkış kilitleri için gereksinimleri düzenler, örn. halka açık olmayan ofis kapılarında
- EN 1125, panik kilitleriyle ilgili gereksinimleri düzenler, örn. halka açık bina kapılarında
Ayrıca, BKS panik kilitleri VdS gibi diğer standartlara göre de sertifikalandırılmıştır.
yangın koruması için uygunluk
Yangın ve duman geçirmez kapılarda kullanım için onaylanmıştır
Kaçış yollarındaki kapılar için kol veya itme plakalı acil çıkış kilitleri
EN 179 standardı, acil çıkış kilit sistemleriyle ilgilidir ve bu sistemlerin, kaçış yolunu bilen kişilerin acil durumda hızlı ve güvenli bir şekilde çıkışa ulaşabilmesini sağlamak amacıyla binalarda kullanılmasını öngörür. Bu kilit sistemleri, acil durumda kolayca açılacak şekilde tasarlanmıştır. Anahtar veya benzeri yardımcılar kullanılmadan, yalnızca basit bir el hareketiyle açılabilirler. EN 179, bu tür sistemlerin güvenilirliğini ve emniyetini sağlamak için tasarım ve performans gereksinimlerini belirtir.
yatay kumanda çubuğuna sahip panik kilitleri
DIN EN 1125, yatay çalıştırma çubuğu ile donatılmış yüzey montajlı panik çıkış donanımını kapsar. Bu standart, acil çıkış donanımlarının kamu binalarında kullanılmak üzere gereksinimlerini ve test yöntemlerini belirler; acil durumda hızlı ve güvenli bir çıkış sağlanmasını amaçlar. Donanım, panik anında dahi kolayca kullanılabilecek şekilde tasarlanmalıdır.
mekanik olarak çalıştırılan kilitler ve karşılık plakaları
EN 12209, kapılar için mekanik kilitler ve karşılık plakaları ile ilgili bir Avrupa standardıdır. Bu standart, mekanik kilitlerin güvenlik, işlevsellik ve dayanıklılık gereksinimlerini belirler. Ürünlerin dayanıklılık, korozyon direnci ve manipülasyona karşı direnç gibi çeşitli kategorilerdeki performansını değerlendirmek için test prosedürlerini içerir.
VDS
Bu işaretlemeye sahip kilit silindirleri VdS versiyonunda temin edilebilir.
RC
EN 1627 standardı, kapılar, pencereler, cepheler, parmaklıklar ve panjurlar gibi hırsızlığa karşı dayanıklı yapı bileşenleri için gereksinimleri ve sınıflandırmaları belirleyen bir Avrupa standardıdır. Bu standart, EN 1628, EN 1629 ve EN 1630'u da içeren ve bu ürünlerin hırsızlığa karşı dayanıklılığının test edilmesine ilişkin çeşitli yönleri kapsayan bir dizi standardın parçasıdır.Direnç sınıfları (RC = Resistance Class), bu standardın merkezi bir unsurudur ve bir bileşenin hırsızlık girişimine ne kadar iyi dayanabildiğini gösterir. RC 1'den RC 6'ya kadar çeşitli direnç sınıfları vardır ve her üst sınıf daha iyi koruma sağlar. [doc2]
Panik kilitleri ve kaçış kapısı fonksiyonları
Bir panik kilidinin temel fonksiyonu her zaman aynı olsa da, farklı uygulama senaryoları için farklı panik fonksiyonları mevcuttur. B, C, D, E ve P panik fonksiyonları arasında ayrım yapılır. Bu farklı panik fonksiyonları, bir kilidin dışarıdan anahtarla açılıp açılamayacağını ve nasıl açılacağını belirler.
B Değiştirme Fonksiyonu
- Dışarıdan giriş yalnızca anahtarla mümkündür, çünkü dış kapı kolu boştadır, kilit dili kapıyı karşılık sacında tutar ve sürgü içeri çekilmiştir.
- Anahtar özel bir konuma çevrildiğinde dış kapı kolu kalıcı olarak devreye girer. Böylece kol tekrar kilit dilini geri çekebilir. Kapı kolu bu açma fonksiyonunu, anahtarla tekrar kapatılana kadar korur. Boşta ve açma fonksiyonu arasında kalıcı olarak değiştirilebildiği için bu fonksiyona değiştirme fonksiyonu denir.
Açık konum(Yukarıdaki resim)
İç ve dış fonksiyon
Her iki taraftan da kol ile geçiş mümkündür, bu sırada dil geri çekilir, mandal her iki tarafta da devrededir.
Temel konum(Orta resim)
Dış fonksiyon
Kolu boştadır, çünkü mandal devre dışıdır; kapı yalnızca anahtarla açılabilir. Bu sırada mandal devreye girer ve kapı kol ile açılabilir. Sonrasında anahtarla mandal tekrar boş konuma getirilmelidir.
İç fonksiyon
Çıkış, kapının açılması kaçış yönünde her zaman mümkündür.
Kilitlenme (Alt resim)
21 serisi kilitlerde (otomatik kilitlemeli) otomatik dilin kilitlenmesi otomatik olarak gerçekleşir.
Dış fonksiyon
Kolu boştadır, çünkü mandal devre dışıdır; kapı yalnızca anahtarla açılabilir. Bu sırada mandal devreye girer ve kapı kol ile açılabilir. Sonrasında anahtarla mandal tekrar boş konuma getirilmelidir.
İç fonksiyon
Çıkış, kapının açılması kaçış yönünde her zaman mümkündür.
Kullanım alanları
Dış taraftaki kol sayesinde bağlantı kapısı olarak kullanılabilir.
- Yönetim ve ofis binalarında koridor kapıları
- Huzurevleri
- Yan giriş kapıları
- Kreş, okul ve otellerde yan girişler
Schließzwangfunktion C
- Der Zutritt von Außen ist nur per Schlüssel möglich, da der Türdrücker auf der Außenseite sich im Leerlauf befindet, die Schlossfalle die Tür im Schließblech hält und der Riegel eingefahren ist.
- Durch drehen des Schlüssels in eine spezielle Position wird der äußere Türdrücker kurzzeitig eingekuppelt. Nur in dieser Schlüsselposition kann mit dem Türdrücker die Öffnungsfunktion genutzt werden; währenddessen kann der Schlüssel nicht abgezogen werden. Durch den Zwangden äußeren Türdrücker wieder in den Leerlauf zu versetzen, bevor man den Schlüssel abziehen kann, spricht man von einer Schließzwangfunktion.
Grundstellung (Bild oben)
Funktion von außen
Leerlauf des Türdrückers, da die Nuss entkuppelt ist; die Tür kann nur mit dem Schlüssel geöffnet werden.
Funktion von innen
Ausgang, die Öffnung der Tür ist grundsätzlich jederzeit in Fluchtrichtung möglich.
Öffnungsstellung (Bild mitte)
Funktion von außen
Leerlauf des Türdrückers, da die Nuss entkuppelt ist; die Tür kann nur mit dem Schlüssel geöffnet werden. Hierzu den Schlüssel bis zum Endanschlag in Öffnungsrichtung gedreht halten, dabei wird
die Schlossnuss eingekuppelt und die Tür kann über den Drücker geöffnet werden. Nach Schlüsselabzug ist der Außendrücker wieder automatisch auf Leerlauf geschaltet.
Funktion von innen
Ausgang, die Öffnung der Tür ist grundsätzlich jederzeit in Fluchtrichtung möglich.
Verriegelung (Bild unten)
Bei Schlössern der 21er-Serie (automatisch verriegelnd) findet die Verriegelung von Automatikfalle automatisch statt.
Funktion von außen
Leerlauf des Türdrückers, da die Nuss entkuppelt ist; die Tür kann nur mit dem Schlüssel geöffnet werden. Hierzu den Schlüssel bis zum Endanschlag in Öffnungsrichtung gedreht halten, dabei wird
die Schlossnuss eingekuppelt und die Tür kann über den Drücker geöffnet werden. Nach Schlüsselabzug ist der Außendrücker wieder automatisch auf Leerlauf geschaltet.
Funktion von innen
Ausgang, die Öffnung der Tür ist grundsätzlich jederzeit in Fluchtrichtung möglich.
Anwendungsmöglichkeiten
Durch den Drücker auf der Außenseite ist die Nutzung als Verbindungstür möglich.
- Flurtüren in Verwaltungs- und Bürobauten
- Altenheime
- Nebeneingangstüren
- Nebeneingänge an Kindergärten, Schulen und Hotels
Durchgangsfunktion D
- Der Türdrücker auf der Außenseite ist immer eingekuppelt und die Tür kann mit dem Drücker jederzeit geöffnet werden. Durch den dauerhaften freien Durchgang (Zugang) von außen spricht man von einer Durchgangsfunktion. So kann z. B. die Feuerwehr solche Türen während ihrer Einsätze als Rettungszugang nutzen.
- Durch Abschließen der Tür, wird der äußere Türdrücker in den Leerlauf versetzt.
Öffnungsstellung (Bild oben)
Funktion von innen und außen
Durchgang von beiden Seiten über den Drücker, dabei wird die Falle zurückgezogen, die Schlossnuss ist beidseitig eingekuppelt.
Verriegelung (Bild unten)
Funktion von außen
Nach einer Fluchttürfunktion von innen ist der Außendrücker wieder eingekuppelt. Durchgang von außen nach innen möglich. Bei der Verriegelung über den Schließzylinder wird der Außendrücker ausgekuppelt.
Funktion von innen
Ausgang, die Öffnung der Tür ist grundsätzlich jederzeit in Fluchtrichtung möglich. Nach Betätigung des Türdrückers ist der Riegel so lange zurückgeschlossen, bis über den Schlüssel wieder verriegelt wird.
Anwendungsmöglichkeiten
Durch den Drücker auf der Außenseite ist die Nutzung als Verbindungstür möglich.
- Flurtüren in Verwaltungs- und Bürobauten
- Altenheime
- Nebeneingangstüren
- Nebeneingänge bei Kindergärten, Schulen und Hotels
Wechselfunktion E
- Von außen ist der Zugang nur mit Schlüssel möglich, da nur eine Türknopf oder Stoßgriff auf der Außenseite verbaut ist.
- Der Schlüssel muss zum Öffnen eine viertel oder halbe Drehung in Öffnungsrichtung gedreht werden, um die Schlossfalle zurückzuziehen und die Tür zu öffnen.
Grundstellung (Bild oben)
Funktion von außen
Als Beschlag darf nur ein feststehender Knauf oder Stoßgriff verwendet werden. Durchgang nur über den Schlüssel, dabei wird die Falle zurückgezogen.
Funktion von innen
Ausgang, die Öffnung der Tür ist grundsätzlich jederzeit in Fluchtrichtung möglich.
Verriegelung (Bild mitte / unten)
Funktion von außen
Durchgang nur über den Schlüssel, dabei wird die Falle zurückgezogen. Bei Schlössern der 21er-Serie (automatisch verriegelnd) findet die Verriegelung vom Fallenriegel automatisch statt.
Funktion von innen
Ausgang, die Öffnung der Tür ist grundsätzlich jederzeit in Fluchtrichtung möglich.
Anwendungsmöglichkeiten
Durch den feststehenden Knauf/Stoßgriff ist das Begehen von der Außenseite nur in Verbindung mit Schlüsselbetätigung möglich.
- Türen an Trafostationen und Heizungsräumen
- Aufzugsanlagen
- Tiefgaragen
- Eingangstüren für Läger und Geschäftshäuser
- Hauseingangstüren in Miets- und Mehrfamilienhäusern
Panik-Riegelfunktion P
Grundstellung (Bild oben)
Funktion von außen
Als Beschlag darf nur ein feststehender Knauf oder Stoßgriff verwendet werden. Die Tür kann über Ziehen/Drücken am Beschlag geöffnet werden. Eingang, keine Falle (Pendeltür).
Funktion von innen
Ausgang, die Öffnung der Tür ist grundsätzlich jederzeit in Fluchtrichtung möglich.
Verriegelung (Bild unten)
Funktion von außen
Durchgang nur über den Schlüssel, dabei wird der Riegel zurückgezogen. Nach einer Fluchttürfunktion von innen entsteht die Grundstellung.
Funktion von innen
Ausgang, die Öff nung der Tür ist grundsätzlich jederzeit in Fluchtrichtung möglich. Nach Betätigung des Türdrückers ist der Riegel so lange zurückgeschlossen, bis über den Schlüssel wieder verriegelt wird.
Anwendungsmöglichkeiten
Durch den feststehenden Knauf/Stoßgriff ist das Begehen von der Außen seite nur in Verbindung mit Schlüsselbetätigung möglich.
- Türen an Trafostationen und Heizungsräumen
- Aufzugsanlagen
- Tiefgaragen
Entdecken Sie unsere Panikschlösser
Egal ob für Holz- und Stahltüren oder für Rohrrahmentüren, bei BKS finden Sie immer das richtige Panikschloss für Ihre Anforderungen.
